Моделирование динамики экипажей на магнитной подвеске

Моделирование динамики экипажей на магнитной подвеске

Программный комплекс «Универсальный механизм» включает специализированный модуль UM MagLev, предназначенный для анализа пространственной динамики экипажей на магнитной подвеске. Модуль включает набор специальных инструментов, интегрированных  программным ядром.

Модуль UM MagLev содержит следующие основные инструменты:

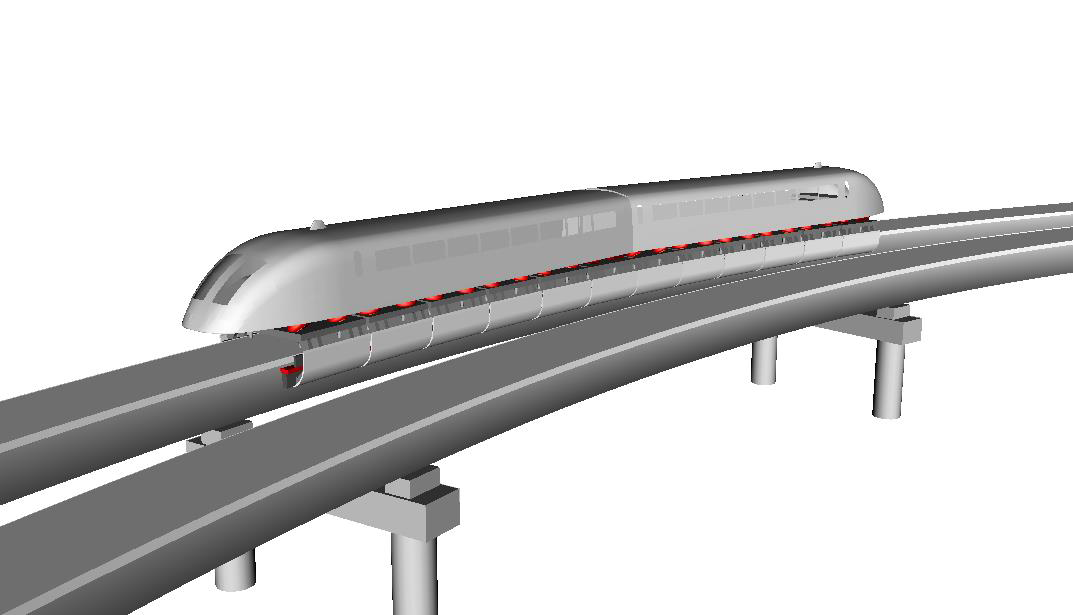

  • инструмент для генерирования и визуализации монорельсового пути;

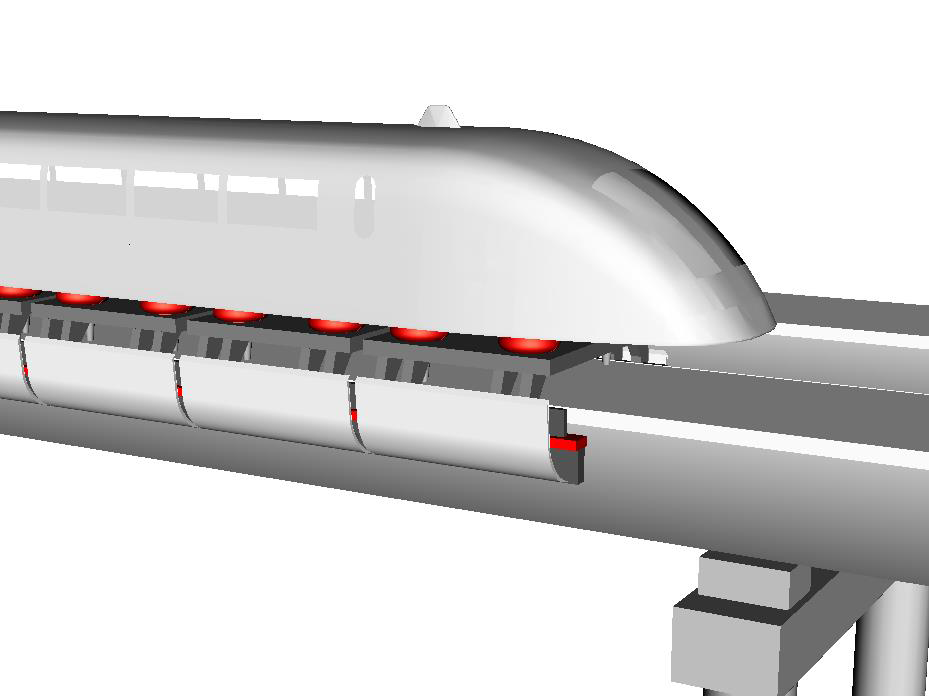

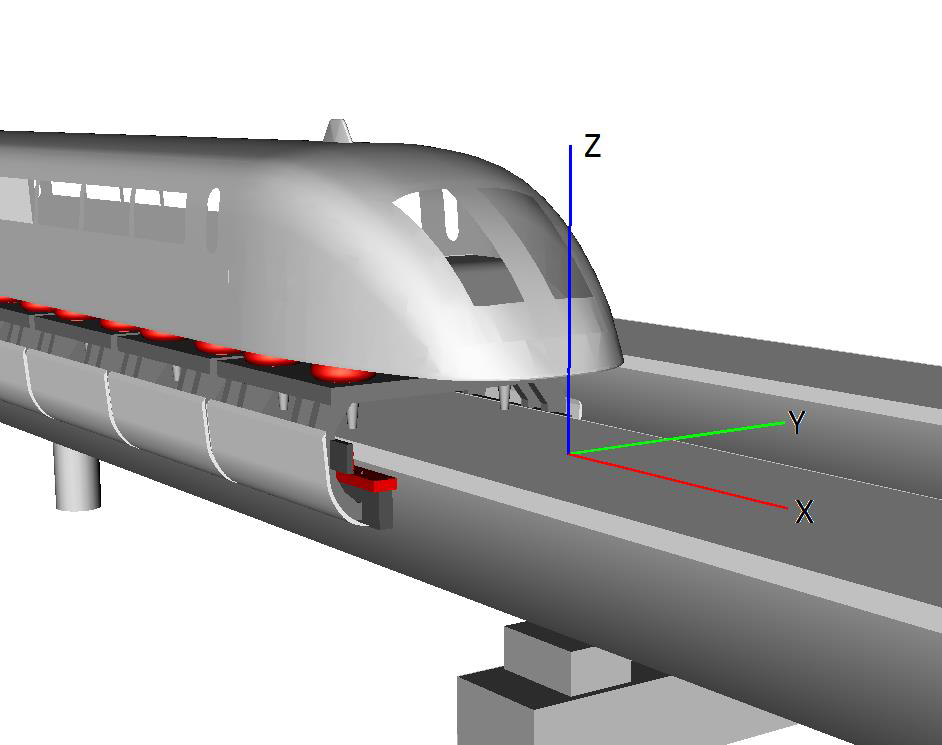

    инструменты для создания и визуализации геометрии путевой структуры
  • инструмент для создания неровностей путевой структуры;•	Инструмент для создания неровностей путевой структуры;

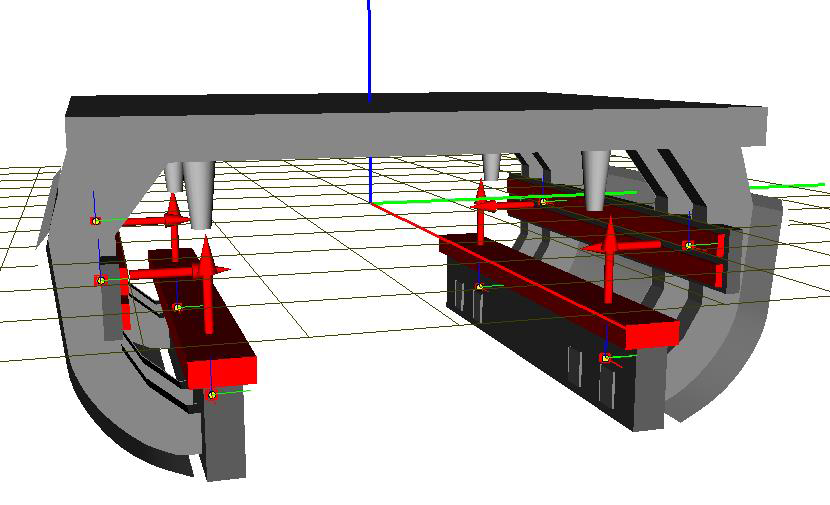

  • математические модели электромагнитов подвески и направляющих магнитов:
    • линейная модель пружина/гаситель;
    • модель однополюсного магнита:

      формула

    • внешние модели электромагнитной и электродинамической подвесок в Matlab/Simulink и встроенных инструментах, таких как UM Control / Block Editor.
    математические модели сил взаимодействия колеса с дорогой
  • упругая или недеформируемая путевая структура;
  • типовые динамические тесты.

Модуль UM MagLev позволяет пользователю решать следующие проблемы:

    • линейный анализ;

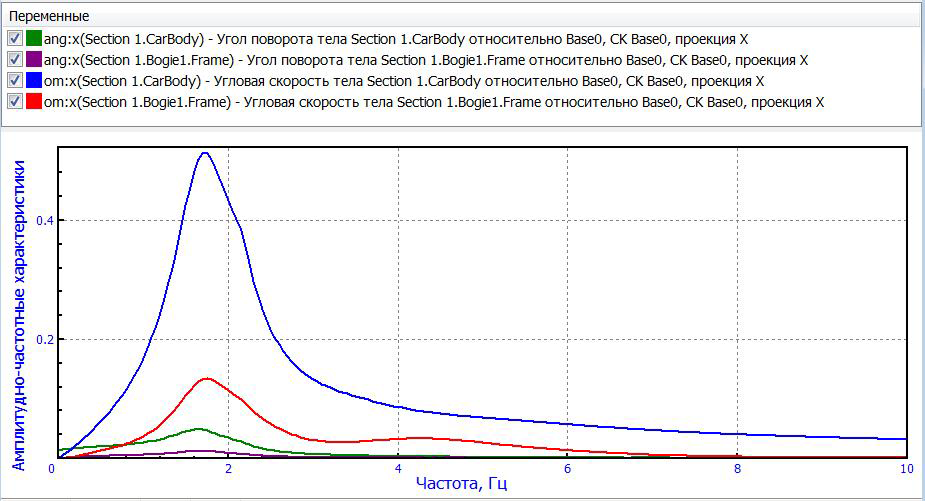

линейный анализ

    • вынужденные гармонические колебания;

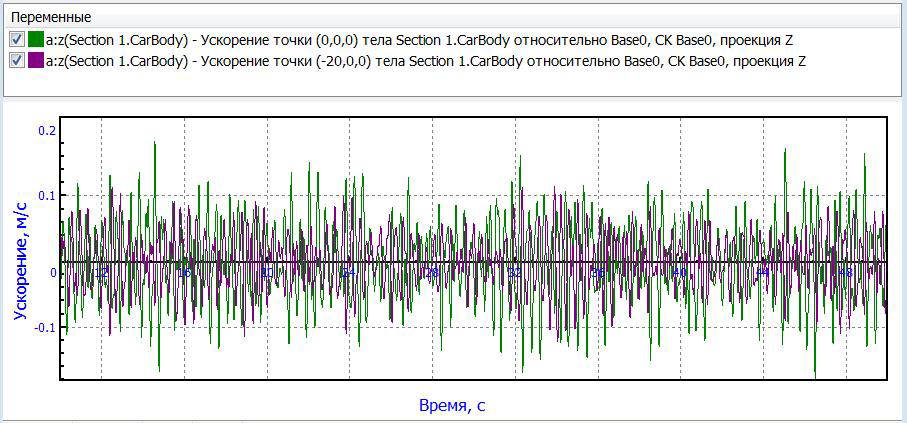

      расчет вибраций вследствие движения по неровностям
    • расчет собственных значений и собственных векторов;
    • выбор параметров систем левитации и направляющей системы и исследование устойчивости;

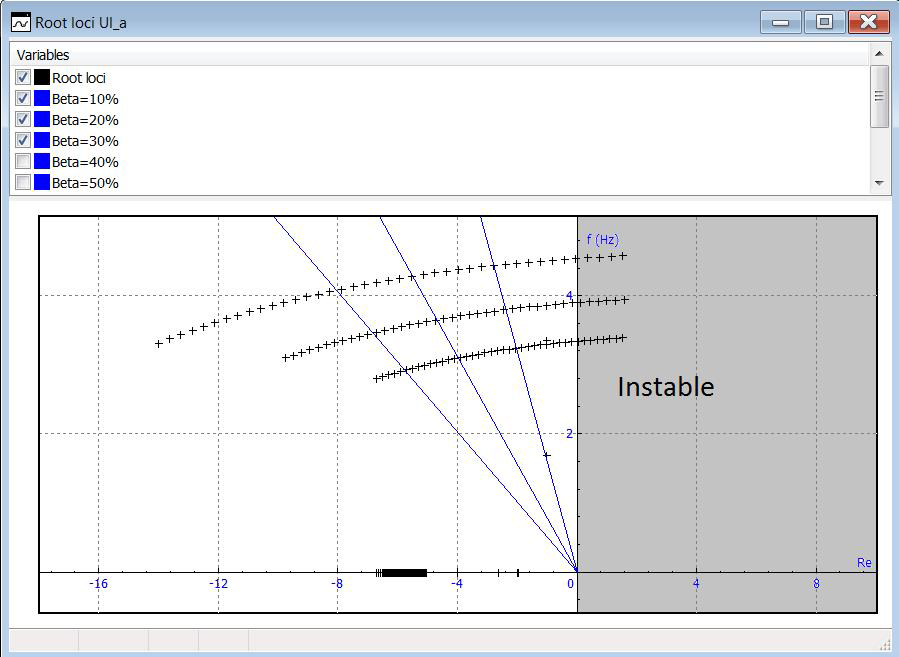

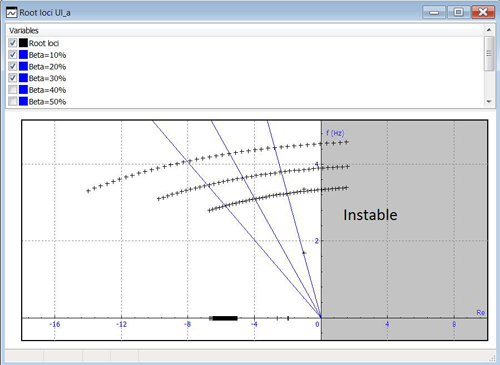

    • расчет корневых годографов;
    • нелинейное численное моделирование;

Расчет собственных частот и форм системы

    • расчет колебаний как следствие неровностей пути;
    • расчет динамических показателей при движении в кривых;
    • параметрическая оптимизация элементов конструкции в соответствии с различными критериями.
