Модуль импорта данных из CAD программ (UM CAD Interfaces)
Современный подход к проектированию машин и механизмов предполагает создание модели в одной из программ твердотельного моделирования (CAD программ) с параллельным расчетом динамики системы и прочности элементов конструкции. Для упрощения импортирования таких моделей в программный комплекс "Универсальный механизм" мы разработали средства прямого импорта данных из ряда CAD программ. Эти программные средства объединены в отдельный модуль UM CAD Interfaces. В настоящей версии программы реализована поддержка импорта из следующих CAD программ: КОМПАС 3D, Autodesk Inventor, Unigraphics NX, SolidWorks, Creo, Pro/ENGINEER и конвертация данных из файлов в форматах STEP, IGES, Parasolid, SAT, STL.
"Универсальный механизм" получает данные непосредственно из ядра CAD программы. С одной стороны это позволяет обеспечить импорт из всех форматов данных, которые поддерживает данная CAD программа, с другой стороны требует наличия этой программы на компьютере пользователя. Чтобы преодолеть этот недостаток были разработаны специальные утилиты, которые сохраняют данные из CAD программ в промежуточном универсальном текстовом формате *.ucf (UM CAD file format), который в дальнейшем может быть загружен "Универсальным механизмом".
После импорта данных из CAD программы в "Универсальном механизме" создаются соответствующие графические образы, твердые тела с их инерционными параметрами и шарниры, соответствующими сопряжениям, описанным в CAD программе.
![](/gallery/istory.gif)
Порядок импорта данных
1 способ
Этот способ требует наличия установленных "Универсального механизма" и CAD программы на одном компьютере
- Запустите одну из поддерживаемых CAD программ, загрузите модель, которая преназначена для экспорта в "Универсальный механизм";
- Запустите "Универсальный механизм" и выполните команду импорта данных. Запустится Мастер импорта данных, с помощью которого вы сможете выбрать модель для импорта (в случае если в CAD программе загружено несколько моделей) и вставить данные в текущий или новый объект "Универсального механизма".
2 способ
Этот способ предполагает сохранение CAD-модели в промежуточный *.ucf-файл и последующий импорт этого файла в "Универсальный механизм". Предназначен для экспорта данных в случаях, когда CAD-программа и "Универсальный механизм" установлены на разных компьютерах.
- Запустите одну из поддерживаемых CAD программ, загрузите модель для экспорта в "Универсальный механизм";
- Выполните команду экспорта данных из CAD программы в формате *.ucf (поддерживается утилитами экспорта данных, поставляемых с "Универсальным механизмом");
- Скопируйте сформированный *.ucf файл на компьютер с установленным "Универсальным механизмом";
- Запустите программу UM Input и при помощи пункта меню Инструменты/Импорт из CAD/Файл UM CAD загрузите скопированный *.ucf файл .
Плагины, предназначенные для экспорта данных из CAD программ в промежуточном UM CAD формате (плагины к Autodesk Inventor и Unigraphics) распространяются бесплатно. Эти плагины автономны и не требуют наличия какой-либо лицензии или установленного на компьютере Универсального механизма. Вы можете установить их на любой компьютер с Autodesk Inventor или Unigraphics, экспортировать сборку или деталь в UM CAD формате, затем скопировать получившиеся файлы на компьютер с установленным Универсальным механизмом и открыть в программе UM Input.
![](/gallery/istory.gif)
КОМПАС 3D
Поддерживаются версии КОМПАС начиная с версии 7+.
![Примеры моделей, импортированных из КОМПАС 3D Примеры моделей, импортированных из КОМПАС 3D](/gallery/cad_engines_3.gif) |
Примеры моделей, импортированных из КОМПАС 3D |
![](/gallery/istory.gif)
Autodesk Inventor
Импорт данных поддерживается начиная с версии Autodesk Inventor 2013. Экспорт в промежуточные UM CAD файлы (*.ucf) поддерживается для 32- и 64-битных версий Autodesk Inventor. Бесплатная утилита для экспорта данных из Autodesk Inventor в UM CAD файл доступна по следующей ссылке: www.universalmechanism.com/download/inventortoumaddin.exe.

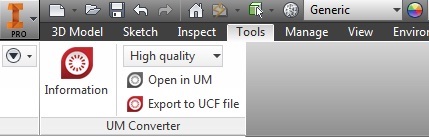

![Панель UM Converter в Autodesk Inventor Панель UM Converter в Autodesk Inventor](/gallery/inventor2um.jpg)
![](/gallery/istory.gif)
SolidWorks
Импорт данных поддерживается начиная с версии SolidWorks 2014. Экспорт в промежуточные UM CAD файлы (*.ucf) поддерживается для 32- и 64-битных версий SolidWorks. Бесплатная утилита для экспорта данных из SolidWorks в UM CAD файл доступна по следующей ссылке: www.universalmechanism.com/download/swtoumaddin.exe.

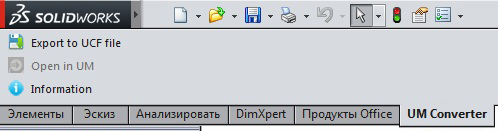

![Панель UM Converter в SolidWorks Панель UM Converter в SolidWorks](/gallery/swaddinribru.jpg)

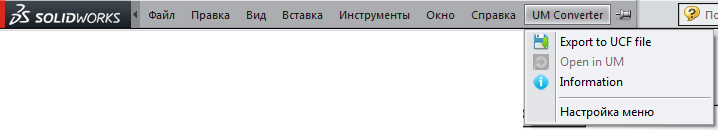

![Пункты меню UM Converter в SolidWorks Пункты меню UM Converter в SolidWorks](/gallery/swaddintaskru.jpg)
![](/gallery/istory.gif)
Unigraphics NX
Импорт данных поддерживается начиная с версии Unigraphics NX 9.0. Экспорт в промежуточные UM CAD файлы (*.ucf) поддерживается для 32- и 64-битных версий Unigraphics. Бесплатная утилита для экспорта данных из Unigraphics в UM CAD файл доступна по следующей ссылке: www.universalmechanism.com/download/ugtoumaddin.exe.
![Панель UM Converter в Unigraphics NX Панель UM Converter в Unigraphics NX](/gallery/unigraphics2um.jpg)
![](/gallery/istory.gif)
Creo
Импорт данных поддерживается начиная с версии Creo 1.0. Экспорт в промежуточные UM CAD файлы (*.ucf) поддерживается для 32- и 64-битных версий Creo. Бесплатная утилита для экспорта данных из Creo в UM CAD файл доступна по следующей ссылке: www.universalmechanism.com/download/creotoumaddin.exe

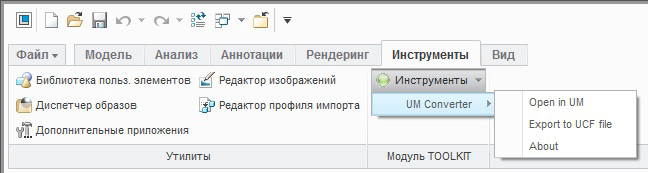

![Панель UM Converter в Creo Панель UM Converter в Creo](/gallery/creo2umru.jpg)
![](/gallery/istory.gif)
Pro/ENGINEER
Импорт данных поддерживается в версиях Pro/ENGINEER WildFire 4 и 5. Экспорт в промежуточные UM CAD файлы (*.ucf) поддерживается для 32- и 64-битных версий Pro/ENGINEER. Бесплатная утилита для экспорта данных из Pro/ENGINEER в UM CAD файл доступна по следующей ссылке: www.universalmechanism.com/download/inventortoumaddin.exe.

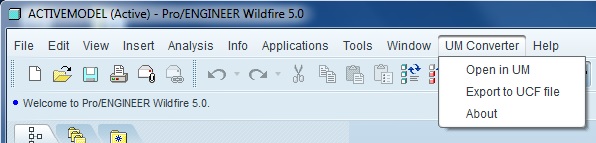

![Панель UM Converter в Pro/ENGINEER Панель UM Converter в Pro/ENGINEER](/gallery/proe2um.jpg)
![](/gallery/istory.gif)
Бесплатный конвертер для импорта данных из файлов STEP и IGES
Для импорта данных из файлов в формате STEP и IGES доступен бесплатный конвертер, который сохраняет данные в промежуточные UM CAD файлы (*.ucf). Этот конвертер автономен и не требует наличия установленного на компьютере "Универсального механизма". Вы можете установить его на любой компьютер, конвертировать STEP/IGES файлы в промежуточный UM CAD формат (*.ucf), затем скопировать получившиеся файлы на компьютер с установленным "Универсальным механизмом" и открыть в программе UM Input. Этот конвертер входит в состав инсталляции "Универсального механизма" начиная в версии 8.4. Отдельную инсталляцию этого конвертера для установки на компьютер без Универсального механизма можно скачать по следующей ссылке (бета-версия). После установки Универсального механизма конвертер доступен через меню UM Input / Инструменты / Импорт из CAD / Файл STEP, IGES.
Конвертер использует библиотеки из пакета Open CASCADE Technology, распространяемого по лицензии GNU Lesser General Public License (LGPL) version 2.1.

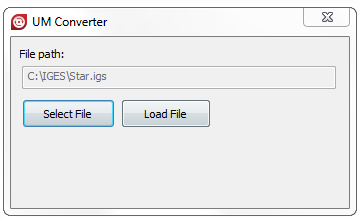

![CADToUMConverter CADToUMConverter](/gallery/cadfigure1.png)

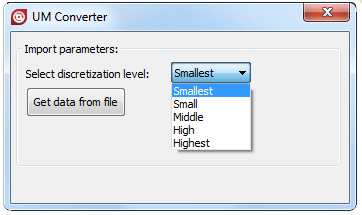

![CADToUMConverter CADToUMConverter](/gallery/cadfigure2.png)

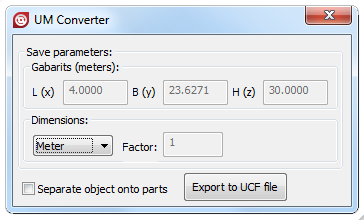

![CADToUMConverter CADToUMConverter](/gallery/cadfigure3.png)
![](/gallery/istory.gif)
Конвертация из STEP, IGES, Parasolid, SAT, STL через CADlook
Для чтения моделей, сохраненных в форматах STEP (как AP203, так и AP214), IGES, X_T (Parasolid), SAT, используется промежуточный конвертер - коммерческая программа CADlook (www.cadlook.com). Пользователь, приобретающий лицензию на программу UM, включающую конвертацию данных из перечисленных форматов, должен дополнительно лицензировать CADlook. Стоимость лицензии на CADlook не входит в стоимость модуля “CAD interfaces: STEP, IGES”. По запросу пользователя лицензия на CADlook может быть поставлена вместе с лицензией на UM (по текущему прейскуранту CADlook) или приобретена пользователем отдельно.
Пользователь, работающий с пробной версией UM с ограничением по времени, может получить доступ к пятнадцатидневной лицензии CADlook (подробности см. www.cadlook.com).
Чтение моделей сохраненных в STL формате осуществляется собственным конвертером "Универсального механизма". Для этой процедуры не требуется дополнительное программное обеспечение.
Руководство пользователя / презентация
Руководство пользователя для этого модуля доступно на странице загрузки.
